文/肖元一代材料，一代飛機從世界上第一架飛機“飛行者一號”到如今的殲20戰斗機和C919客機，不難發現，飛機的外型、構造和材料都發生了翻天覆地的變化。“一代材料，一代飛機”，是這一百多年世界航空發展史的真實寫照，也是對飛機與航空材料相互依存、相互促進緊密關系的真實寫照。 材料是實現先進飛機高性能、輕量化、高可靠、長壽命、低成本等的重要技術保障，而且飛機具有用途多、使用環境多樣、服役環境苛刻等特點，這些都對先進飛機使用的材料與制造技術提出很高要求。基于飛機材料的重要性，世界航空強國對飛機材料的發展都予以高度重視。 目前，飛機主要使用什么材料，使用材料發生了什么樣的變化，這些你都了解嗎？ 第 1 階段 1903-1919年 木，布結構
“飛行者一號“（圖源：搜狐網） “飛行者一號”是人類歷史上第一架能夠自由飛行，并且完全可以操縱的動力飛機，使用材料以木材為主，木材占比達47%，其次是鋼(占35%)和布(占18%)。從上圖不難看出，”飛行者一號“采用木材、木三夾板來做飛機骨架和大梁，采用亞麻布做機翼翼面，這就是所謂的飛機木布結構。
木質飛機質量輕，加工簡易，成本低廉。早期的飛機發動機功率小、飛行速度低，因而機翼翼面承受的載荷也小，木質材料的強度即可滿足需求。但是木質材料的缺點也很明顯：強度小、剛度低、易燃、易腐蝕、吸濕性強。 “飛行者一號“采用的木材為北美云杉木，在世界上所有的樹種中，具有最高的強度重量比，以及良好的彈性變形能力和減震性能，能夠承受突加載荷，因此常用于制造飛機和船舶的船桅桿、吊桿、橫桿和結構龍骨等。
“飛行者一號“三視圖（圖源：網絡） 在木桿與層板之間，通常用螺栓相拼接。機翼則蒙上涂抹過清漆的亞麻布，其間以縫紉方式與翼肋構架相連接，而清漆可以保證翼面的堅挺度、應有的幾何形狀和強度。這樣的材料結構一直沿用到第一次世界大戰結束，只是飛機的氣動外形和內部結構更趨合理和完善。
“飛行者一號“發動機（圖源：網絡） 發動機采用鋁鑄缸體，這是世界史上第一次使用鋁鑄件代替?zhèn)鹘y(tǒng)汽油機的鐵鑄體，使得發動機整體重量大幅減輕，能夠勝任航空發動機的角色。 還沒完！ 休息5秒鐘 《航空知識》2021全年訂閱開啟！ 《航空知識》2021年度訂閱 火爆預售中！
訂購鏈接附評論 第 2 階段 1920-1949年 鋁，鋼結構 由于木材結構脆弱、安全性差，經過不斷的試驗與研究，科學家們?cè)O(shè)計出了提高飛機性能的半硬殼式機身和具備翼型空間的機翼，也對飛機材料提出了新的要求。在局部受力處，比如發動機架和整流罩等部位更多采用了金屬零件，但翼面、舵面和后機身部位仍使用布料，只是布料由亞麻布換成了布質蒙皮。這個時期的飛機被稱為半金屬結構飛機。 隨后，自1914年第一次世界大戰爆發，隨著飛機在軍事上的運用日益廣泛，航空制造技術得到了快速發展，對飛機的速度、機動性以及載荷要求的提高，使得木質材料漸漸無法滿足要求，質輕高強的鋁合金逐漸得到應用。

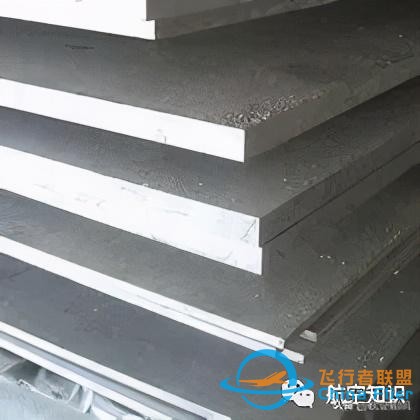

1906年，德國冶金學家Alfred Wilm發明了可以時效強化的硬鋁，又稱杜拉鋁，使后來制造全金屬結構的飛機成為可能。 杜拉鋁是鋁、銅、鎂、錳等合金，又稱硬鋁，屬于可熱處理強化鋁合金。經過熱處理、時效處理的杜拉鋁明顯變“硬”了，其強度提高了7倍，具有較高的力學性能，適于制造飛機的構件，如蒙皮、壁板、桁條、翼肋等。 但由于使用鋁合金的成本較高，飛機上的非承力部件依然采用低成本的木布結構。
JunkersF.13(圖源：網絡） JunkersF.13是世界上第一架全金屬客機，其飛機框架、橫梁、翼肋，全采用金屬，外面則用鋁質波紋板金屬蒙皮材質來制作整個飛機機體，其波紋順著氣流方向，既能減少空氣流阻力，又能克服金屬的熱脹冷縮問題，加大了結構強度，改善了氣動外形，提高了飛機性能。 由于全金屬結構飛機在整體結構強度、氣動外形與飛機性能上都得到了有效提高，因此過去木材結構與半金屬結構的設計逐漸被舍棄。到上世紀40年代，利用全金屬材料制造的飛機在時速上已經可以達到并超過600公里，速度遠遠快于木材及半金屬結構制造的飛機。
Junkers Ju52運輸機（圖源：搜狐網） 容克Ju52（Junkers Ju52）是二戰德軍最著名的運輸機。機身同樣使用波紋鋁蒙皮，以減小阻力并承擔一部分結構載荷。 由于鋼材的成本較硬鋁合金低，蘇聯等國也曾嘗試使用鋼材來制造飛機或小客機，但鋼的比重大于鋁，使飛機的結構重量增加，因此鋼的使用影響飛機的飛行性能或使用性能。飛機上關鍵承力構件如機翼主梁、起落架、承力螺栓等一般采用高強度、超高強度鋼。 小 插 曲
蚊式戰斗機（圖源：搜狐網） 上世紀四十年代初期，不少國家由于戰爭原因，有色金屬特別是航空用鋁庫存量告急，許多國家又開始嘗試使用“木頭飛機”以解決金屬飛機存量不足的問題。其中以英國皇家空軍的蚊式戰斗轟炸機最富盛名。 蚊式戰斗機采用木質膠合結構，機身為兩層杉木夾板中間夾輕質巴爾沙木構成的硬殼結構，巴爾沙木質輕，易加工，不變形，使木質結構重量進一步減少。 今天的科普就到這了，接下來飛機結構材料將以什么材料為主呢？各位不妨猜猜看~
|
